|
| MR-3 UPW |
| 发布日期：2011-7-1 13:54:24 浏览次数：3935次 |
 |
|
DOWEXTM MONOSPHERETM MR-3 UPW
一种适用于超纯水使用的不可分离的均粒混床树脂
|
|
名 称
|
树脂类型
|
树脂结构
|
官能团
|
| DOWEXTM MONOSPHERETM MR-3 UPW |
注解 |
苯乙烯-DVB 凝胶型 |
磺酸基和季胺 |
|
UPW 混床树脂特性
|
| 阳离子树脂转型率Cationic resin conversion to H 99.9% 最小 |
阴离子树脂转型率Anionicresin conversion to:
OH, 95%min.
CO3, 5%max.
Cl, 0.1% max |
清洗特型 Rinse characteristics:
UPW 级别树脂用+17.5 兆欧水清洗至满足超纯 水严格的离子和有机物残余物指标:
• 电导率清洗至 0.055 μS/cm (见曲线2) 1 床深体积
• TOC 清洗至 2 ppb (+) (见曲线2) 50 床深体积s |
| 典型特性和运用 |
|
DOWEXTM MONOSPHERETM MR-3 UPW级别树脂推荐在超纯水系统中的两个离子 交换单床或反渗透后的混床或抛光混床中使用，它使一种可再生的混床树 脂，由于它明显的颜色和粒径差别使其能够被较好的分离以达到理想的再生效果。对于通常的可再生混床树脂来说，尤其是在硼和硅泄漏的运行中，非 常低的离子电荷会导致树脂的抱团。但是 DOWEX MONOSPHERE 550A UPW 树 脂优化的生产工艺使在普通再生过程中阳阴抱团的可能型大大降低。 UPW 级别树脂表现出较高的离子转换率（95% 最小）和优化的体积比，使其 能够对去除硼和硅有较高的交换容量，正如曲线 2 所示，其优越的清洗特性也能保证其具有极高的在线运行效率。
|

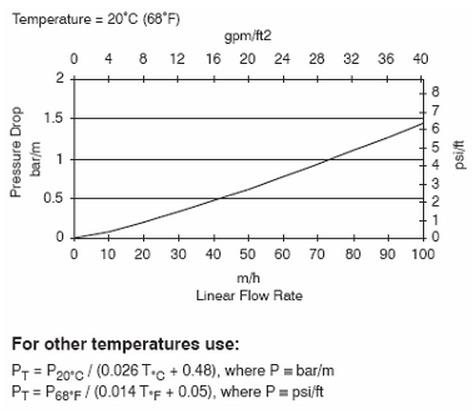

| 曲线1. 压降曲线 |

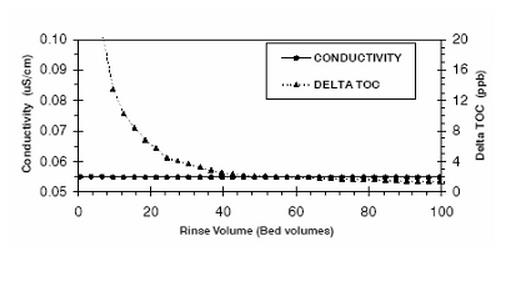

曲线2. 电导率和TOC正洗曲线 |
|
|
 |
|
|
